Tiếp Địa và Chống Sét Khác Nhau Như Thế Nào? Hướng Dẫn Chi Tiết Để Hiểu Rõ Sự Khác Biệt

Trong lĩnh vực an toàn điện và bảo vệ công trình, hai khái niệm “tiếp địa” và “chống sét” thường được nhắc đến song song và đôi khi gây nhầm lẫn. Mặc dù cả hai đều liên quan đến việc dẫn dòng điện xuống đất, nhưng chúng có những mục đích, nguyên lý hoạt động và ứng dụng hoàn toàn khác biệt. Bài viết này sẽ giúp bạn hiểu rõ sự khác nhau giữa tiếp địa và chống sét, từ đó đưa ra quyết định chính xác cho công trình của mình.

Khái Niệm Cơ Bản Về Tiếp Địa

Tiếp địa (grounding/earthing) là quá trình tạo ra một kết nối điện an toàn giữa thiết bị điện với đất thông qua hệ thống dây dẫn và điện cực tiếp địa. Mục đích chính của tiếp địa là tạo ra một đường dẫn dòng điện an toàn trong trường hợp xảy ra sự cố như rò rỉ điện, đoản mạch hoặc quá tải.

Hệ thống tiếp địa hoạt động dựa trên nguyên lý cân bằng điện thế. Khi có dòng rò hoặc sự cố điện, dòng điện sẽ được dẫn xuống đất thông qua đường có điện trở thấp nhất, giúp bảo vệ con người khỏi nguy cơ điện giật và thiết bị khỏi hư hỏng.

Các Loại Tiếp Địa Phổ Biến

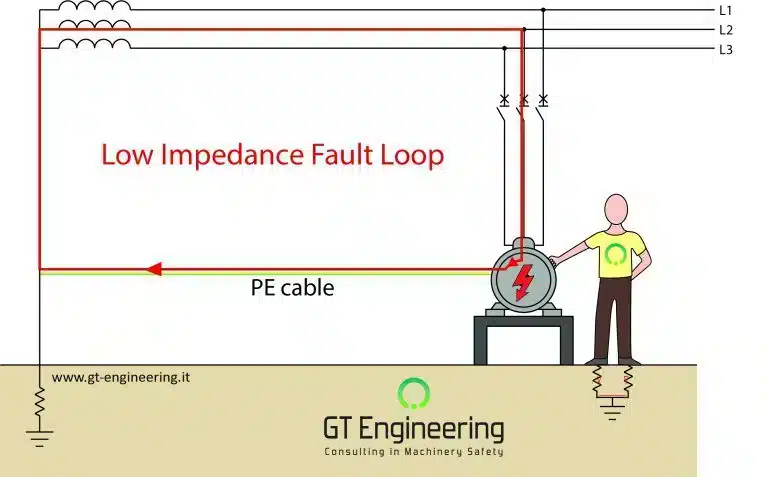

Tiếp địa bảo vệ được sử dụng để bảo vệ con người khỏi nguy cơ điện giật bằng cách nối các vỏ kim loại của thiết bị điện với đất. Khi xảy ra sự cố rò điện, dòng điện sẽ được dẫn xuống đất thay vì đi qua cơ thể người.

Tiếp địa làm việc tạo ra một điểm tham chiếu ổn định cho hệ thống điện, đảm bảo các thiết bị hoạt động bình thường và ổn định. Đây là loại tiếp địa được sử dụng trong các mạch điện tử nhạy cảm.

Tiếp địa chống nhiễu giúp loại bỏ các tín hiệu nhiễu không mong muốn trong hệ thống điện tử, đặc biệt quan trọng trong các thiết bị viễn thông và máy tính.

Khái Niệm Về Hệ Thống Chống Sét

Chống sét là quá trình sử dụng các thiết bị và hệ thống kỹ thuật chuyên dụng nhằm ngăn chặn hoặc giảm thiểu thiệt hại do sét đánh gây ra. Hệ thống chống sét được thiết kế để thu hút, chặn và dẫn dòng điện sét một cách an toàn xuống đất.

Sét là hiện tượng tự nhiên với cường độ dòng điện có thể lên đến hàng chục nghìn ampe và điện áp hàng triệu volt. Khi sét đánh trực tiếp hoặc gián tiếp vào công trình, nó có thể gây ra cháy nổ, hư hỏng thiết bị điện tử và đe dọa tính mạng con người.

Thành Phần Chính Của Hệ Thống Chống Sét

Hệ thống chống sét bao gồm ba thành phần chính:

Kim thu sét là thiết bị được đặt ở vị trí cao nhất của công trình để thu hút tia sét. Kim thu sét có thể là loại cổ điển (Franklin) hoặc hiện đại (ESE – Early Streamer Emission).

Dây dẫn sét có nhiệm vụ truyền tải dòng sét từ kim thu xuống hệ thống tiếp địa. Dây tiếp địa phải có tiết diện đủ lớn để chịu được dòng điện sét mạnh.

Hệ thống tiếp địa chống sét được thiết kế đặc biệt để tản dòng sét vào đất một cách hiệu quả và an toàn.

Sự Khác Biệt Cơ Bản Giữa Tiếp Địa và Chống Sét

1. Mục Đích Sử Dụng

Tiếp địa được thiết kế để:

Bảo vệ con người khỏi nguy cơ điện giật trong hoạt động hàng ngày
Đảm bảo thiết bị điện hoạt động ổn định và an toàn
Tạo điểm tham chiếu cho hệ thống điện
Loại bỏ tích điện tĩnh và nhiễu điện từ

Chống sét được thiết kế để:

Bảo vệ công trình khỏi thiệt hại do sét đánh trực tiếp
Ngăn chặn cháy nổ do sét gây ra
Bảo vệ thiết bị điện tử khỏi xung điện do sét lan truyền
Đảm bảo an toàn tính mạng con người khi có giông sét

2. Nguồn Gốc Dòng Điện

Tiếp địa xử lý:

Dòng rò từ thiết bị điện (thường từ vài mA đến vài A)
Dòng điện sự cố trong hệ thống điện hạ thế (220V-380V)
Tích điện tĩnh từ hoạt động sản xuất
Nhiễu điện từ tần số thấp

Chống sét xử lý:

Dòng điện sét cực lớn (có thể lên đến 200,000A)
Điện áp siêu cao (hàng triệu volt)
Xung điện áp ngắn hạn nhưng cực mạnh
Tần số cao và tốc độ biến thiên cực nhanh

3. Thiết Kế Hệ Thống

Hệ thống tiếp địa thường bao gồm:

Cọc tiếp địa đồng hoặc thép mạ kẽm
Dây đồng tiết diện nhỏ (6-25mm²)
Điện trở tiếp địa thường dưới 4Ω
Hệ thống phân bố rộng khắp công trình

Hệ thống chống sét bao gồm:

Kim thu sét chuyên dụng đặt ở vị trí cao nhất
Dây dẫn sét tiết diện lớn (50mm² trở lên)
Hệ thống tiếp địa chống sét điện trở dưới 10Ω
Thiết bị chống sét lan truyền (SPD)

4. Yêu Cầu Kỹ Thuật

Tiếp địa yêu cầu:

Điện trở tiếp địa thấp và ổn định
Kết nối chắc chắn, chống ăn mòn
Kiểm tra định kỳ hàng năm
Tuân thủ TCVN 6939:2001

Chống sét yêu cầu:

Khả năng chịu dòng xung cực lớn
Vật liệu chống ăn mòn cao
Kiểm định chuyên dụng theo TCVN 9385:2012
Tính toán vùng bảo vệ chính xác

Khi Nào Cần Tiếp Địa, Khi Nào Cần Chống Sét?

Trường Hợp Cần Tiếp Địa

Tất cả công trình đều cần hệ thống tiếp địa để:

Đảm bảo an toàn sử dụng điện hàng ngày
Bảo vệ thiết bị gia dụng và công nghiệp
Tuân thủ quy định an toàn điện
Giảm thiểu rủi ro cháy nổ do sự cố điện

Trường Hợp Cần Chống Sét

Công trình bắt buộc phải có hệ thống chống sét:

Nhà cao tầng trên 20m
Công trình đứng độc lập trên địa hình cao
Khu vực có mật độ sét cao
Nhà máy chứa chất dễ cháy nổ
Trung tâm dữ liệu và viễn thông

Mối Liên Hệ Giữa Tiếp Địa và Chống Sét

Mặc dù có những khác biệt rõ rệt, tiếp địa và chống sét vẫn có mối liên hệ mật thiết:

Hệ Thống Tiếp Địa Chung

Trong nhiều trường hợp, hệ thống tiếp địa chống sét có thể được kết nối với hệ thống tiếp địa điện để tạo thành một hệ thống tiếp địa chung. Điều này giúp:

Giảm chi phí lắp đặt
Tối ưu hóa hiệu quả tiếp địa
Đảm bảo cân bằng điện thế trong toàn bộ công trình

Nguyên Tắc Kết Hợp

Khi kết hợp hai hệ thống, cần tuân thủ các nguyên tắc:

Hệ thống tiếp địa chống sét phải được ưu tiên về điện trở
Các điểm nối phải được tính toán kỹ thuật
Vật liệu phải chịu được cả dòng điện thường và dòng sét
Kiểm tra riêng biệt từng chức năng

Lỗi Thường Gặp Khi Thiết Kế Hệ Thống

Lỗi Trong Thiết Kế Tiếp Địa

Sử dụng vật liệu không phù hợp: Dây nhôm thay vì đồng trong môi trường ăn mòn
Điện trở quá cao: Không đạt yêu cầu kỹ thuật dưới 4Ω
Kết nối kém: Các mối hàn không đạt tiêu chuẩn
Thiếu kiểm tra định kỳ: Không phát hiện kịp thời sự cố

Lỗi Trong Thiết Kế Chống Sét

Tính toán vùng bảo vệ sai: Không đảm bảo che phủ toàn bộ công trình
Kim thu sét đặt sai vị trí: Không ở điểm cao nhất hoặc bị che khuất
Dây dẫn không đủ tiết diện: Không chịu được dòng sét lớn
Thiếu thiết bị SPD: Không bảo vệ thiết bị điện tử

Tiêu Chuẩn và Quy Định Hiện Hành

Tiêu Chuẩn Cho Tiếp Địa

TCVN 6939:2001 quy định về hệ thống tiếp địa trong công trình xây dựng:

Điện trở tiếp địa tối đa 4Ω cho hệ thống TN
Vật liệu và kích thước cọc tiếp địa
Phương pháp đo kiểm và bảo trì

Tiêu Chuẩn Cho Chống Sét

TCVN 9385:2012 quy định về bảo vệ chống sét:

Phân loại mức độ bảo vệ (LPL I-IV)
Yêu cầu kỹ thuật cho từng thành phần
Phương pháp tính toán vùng bảo vệ
Quy trình kiểm tra và nghiệm thu

Chi Phí Đầu Tư và Bảo Trì

Chi Phí Hệ Thống Tiếp Địa

Nhà dân dụng: 5-15 triệu đồng
Công trình công nghiệp: 20-100 triệu đồng
Bảo trì hàng năm: 1-2 triệu đồng

Chi Phí Hệ Thống Chống Sét

Báo giá thi công chống sét hiện tại:

Nhà thấp tầng: 15-30 triệu đồng
Nhà cao tầng: 50-200 triệu đồng
Công nghiệp: 100-500 triệu đồng
Bảo trì hàng năm: 5-10 triệu đồng

Khuyến Nghị Từ Chuyên Gia

Đối Với Chủ Đầu Tư

Tư vấn chuyên nghiệp: Luôn sử dụng dịch vụ tư vấn từ đơn vị có kinh nghiệm
Thiết kế tổng thể: Xem xét kết hợp cả hai hệ thống ngay từ giai đoạn thiết kế
Chất lượng vật tư: Không tiết kiệm chi phí vật liệu vì ảnh hưởng đến an toàn
Kiểm tra định kỳ: Thực hiện đúng lịch trình kiểm tra theo quy định

Đối Với Đơn Vị Thi Công

Tuân thủ tiêu chuẩn: Áp dụng đúng TCVN và các quy chuẩn quốc tế
Kiểm soát chất lượng: Kiểm tra từng công đoạn thi công
Tài liệu kỹ thuật: Lưu trữ đầy đủ hồ sơ thiết kế và thi công
Đào tạo nhân viên: Nâng cao trình độ kỹ thuật liên tục

Xu Hướng Phát Triển Trong Tương Lai

Công Nghệ Tiếp Địa Mới

Vật liệu nano: Cải thiện độ dẫn điện và chống ăn mòn
Hệ thống thông minh: Giám sát trực tuyến trạng thái tiếp địa
Tiếp địa xung: Giảm điện trở bằng công nghệ xung điện

Công Nghệ Chống Sét Tiên Tiến

Kim thu sét thông minh: Tự động điều chỉnh theo điều kiện thời tiết
Hệ thống cảnh báo sớm: Dự báo khả năng sét đánh
SPD thế hệ mới: Phản ứng nhanh hơn và bảo vệ tốt hơn

Kết Luận

Tiếp địa và chống sét là hai hệ thống an toàn điện quan trọng nhưng có những khác biệt cơ bản về mục đích, nguyên lý hoạt động và ứng dụng. Hiểu rõ sự khác nhau này giúp bạn:

Lựa chọn hệ thống phù hợp với nhu cầu thực tế
Đầu tư hiệu quả và tối ưu chi phí
Đảm bảo an toàn tối đa cho công trình và con người
Tuân thủ đúng quy định pháp luật

Việc kết hợp cả hai hệ thống trong một công trình không chỉ đảm bảo an toàn toàn diện mà còn tối ưu hóa hiệu quả và chi phí. Tuy nhiên, việc thiết kế và thi công cần được thực hiện bởi đơn vị có chuyên môn và kinh nghiệm để đảm bảo chất lượng và hiệu quả.

Nếu bạn đang có nhu cầu thi công hệ thống tiếp địa hoặc chống sét, hãy liên hệ với Chống Sét Toàn Cầu để được tư vấn chi tiết và lựa chọn giải pháp phù hợp nhất cho công trình của mình.
