Hệ Thống Chống Sét Đánh Thẳng: Cấu Trúc và Nguyên Lý Hoạt Động

Sét đánh thẳng là một trong những mối đe dọa lớn nhất đối với an toàn công trình và con người. Với cường độ dòng điện lên đến 200kA , tia sét có thể gây cháy nổ, hư hỏng thiết bị, thậm chí đe dọa tính mạng. Hệ thống chống sét đánh thẳng ra đời như một giải pháp kỹ thuật tối ưu, giúp dẫn dòng điện sét xuống đất một cách an toàn. Bài viết này phân tích chi tiết về cấu trúc , nguyên lý hoạt động , phương pháp thiết kế , và ứng dụng thực tiễn của hệ thống này, kèm theo so sánh các công nghệ phổ biến như kim Franklin, kim ESE, và lồng Faraday.

1. Cấu Trúc Hệ Thống Chống Sét Đánh Thẳng

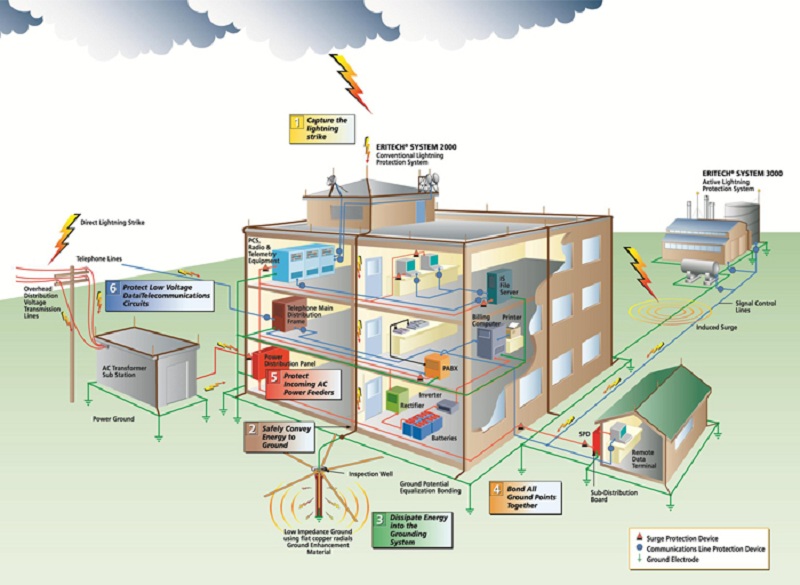

Hệ thống chống sét đánh thẳng gồm ba thành phần chính: bộ phận thu sét , dây thoát sét , và hệ thống tiếp địa . Mỗi bộ phận đóng vai trò riêng biệt nhưng liên kết chặt chẽ để đảm bảo hiệu quả bảo vệ.

1.1. Bộ Phận Thu Sét (Air Termination Network)

Bộ phận này chịu trách nhiệm thu hút tia sét và dẫn truyền xuống đất. Có hai loại chính:

a) Kim Thu Sét Cổ Điển (Franklin Rod)

• Cấu tạo :
  • Thanh kim loại nhọn bằng đồng hoặc thép mạ kẽm .
  • Chiều dài: 0.8–2.5m ; đường kính: 14–25mm .
  • Vị trí lắp đặt: Đỉnh cao nhất của công trình.
• Nguyên lý hoạt động :
  • Điểm nhọn tập trung điện trường, thu hút tia sét đánh vào thay vì công trình.
  • Phạm vi bảo vệ: Tính theo góc 45° từ đỉnh kim, bán kính khoảng 30m .

b) Kim Thu Sét Phát Xạ Sớm (ESE – Early Streamer Emission)

• Cấu tạo :
  • Thiết bị chủ động phát tia tiên đạo sớm hơn 25–60 microgiây so với kim cổ điển.
  • Bán kính bảo vệ: Lên đến 120m .
• Nguyên lý hoạt động :
  • Tạo ion hóa không khí để “dẫn đường” cho tia sét, giảm thiểu nguy cơ sét đánh lan tỏa.
  • Phù hợp với công trình quy mô lớn như sân bay, nhà máy công nghiệp.

1.2. Dây Thoát Sét (Down Conductor)

• Vật liệu :
  • Cáp đồng trần hoặc cáp bọc ERICORE (chống nhiễu), tiết diện tối thiểu 50mm² .
• Thiết kế :
  • Bố trí thẳng đứng , tránh góc gấp khúc để giảm điện cảm.
  • Mỗi công trình cần ít nhất 2 dây thoát sét , cách nhau ≥5m .

1.3. Hệ Thống Tiếp Địa (Earth Termination)

• Cấu tạo :
  • Cọc tiếp địa : Thép mạ đồng đường kính 16mm , dài 2.4m .
  • Dây tiếp địa : Làm bằng đồng, kết nối với cọc.
  • Hóa chất giảm điện trở : Giúp ổn định điện trở tiếp địa.
• Yêu cầu kỹ thuật :
  • Điện trở tiếp đất ≤10Ω , đạt tiêu chuẩn TCVN 9385:2012 .

2. Nguyên Lý Hoạt Động Của Hệ Thống Chống Sét

Hệ thống hoạt động theo ba giai đoạn chính: thu hút sét , dẫn truyền dòng sét , và tiêu tán năng lượng .

2.1. Giai Đoạn Thu Hút Sét

• Khi đám mây giông tích điện âm, điện trường tại mũi kim thu sét đạt 10–30 kV/m , tạo ra luồng ion hóa thu hút tia sét.
• Với kim ESE, quá trình phóng điện sớm giúp kiểm soát điểm đánh của sét, giảm nguy cơ thiệt hại lan rộng.

2.2. Dẫn Truyền Dòng Sét

• Dòng sét có cường độ 100–200kA được dẫn qua dây thoát sét xuống đất.
• Tốc độ truyền đạt: 0.3–0.6 lần tốc độ ánh sáng ; thời gian xả <100 microgiây .

2.3. Tiêu Tán Năng Lượng

• Hệ thống tiếp địa phân tán năng lượng sét vào lòng đất, giới hạn điện áp bước và điện áp tiếp xúc dưới mức nguy hiểm (<1kV ).

3. Phương Pháp Thiết Kế Và Tiêu Chuẩn Áp Dụng

Việc thiết kế hệ thống chống sét tuân theo các phương pháp và tiêu chuẩn quốc tế để đảm bảo hiệu quả và an toàn.

3.1. Phương Pháp Quả Cầu Lăn (Rolling Sphere)

• Nguyên lý :
  • Xác định vùng bảo vệ bằng cách “lăn” quả cầu bán kính 20–60m (tùy mức bảo vệ) quanh công trình.
  • Các điểm tiếp xúc với quả cầu là vị trí tiềm ẩn sét đánh.
• Ứng dụng :
  • Tính toán số lượng và vị trí kim thu sét cho nhà máy, trạm biến áp.

3.2. Tiêu Chuẩn Quốc Tế Và Việt Nam

• IEC 62305 :
  • Quy định 4 mức bảo vệ (I–IV), tương ứng bán kính quả cầu 20–60m .
• TCVN 9385:2012 :
  • Yêu cầu điện trở tiếp đất ≤10Ω và sử dụng vật liệu chống ăn mòn.

4. So Sánh Các Hệ Thống Chống Sét Phổ Biến

5. Ứng Dụng Thực Tiễn Tại Việt Nam

Việt Nam là quốc gia có mật độ sét đánh cao, với 100–150 ngày giông/năm . Dưới đây là một số dự án tiêu biểu:

5.1. Công Trình Công Nghiệp

• Nhà máy Samsung Thái Nguyên :
  • Sử dụng hệ thống ESE kết hợp lưới tiếp địa 3 lớp, đạt điện trở 2.8Ω .

5.2. Tòa Nhà Cao Tầng

• Tòa Landmark 81 (TP.HCM) :
  • Ứng dụng lồng Faraday với 1.200 cọc tiếp địa , chịu được dòng sét 200kA .

5.3. Hạ Tầng Năng Lượng

• Trạm biến áp 500kV :
  • Sử dụng phương pháp quả cầu lăn để xác định vị trí lắp kim thu sét, giảm 98% sự cố .

6. Kết Luận Và Khuyến Nghị

Hệ thống chống sét đánh thẳng là giải pháp tối ưu để giảm thiểu rủi ro từ sét. Việc lựa chọn phương pháp (Franklin, ESE, hay Faraday) cần dựa trên quy mô công trình, ngân sách, và tiêu chuẩn an toàn. Để nâng cao hiệu quả, cần kết hợp:

• Kiểm tra điện trở tiếp đất định kỳ .
• Cập nhật công nghệ ESE cho khu vực nhạy cảm.
• Tuân thủ nghiêm ngặt TCVN 9385:2012 và IEC 62305 .

FAQs

Q1: Hệ thống chống sét đánh thẳng có cần bảo trì không?
A: Có, cần kiểm tra điện trở tiếp địa 6 tháng/lần và bảo trì kim ESE theo định kỳ.

Q2: Làm sao chọn đúng loại kim thu sét?
A: Dựa trên diện tích công trình và mức độ rủi ro. Kim ESE phù hợp với công trình >5000m² .

Q3: Tiêu chuẩn TCVN 9385:2012 quy định gì về vật liệu?
A: Yêu cầu sử dụng vật liệu chống ăn mòn như thép mạ đồng hoặc cáp đồng trần.
